在工業自動化與精密機械領域，防塵圈作為關鍵密封元件，承擔著隔離外部污染物、保護設備核心部件的重要職責。薄型組合防塵圈憑借其緊湊結構與高效性能，成為液壓氣動系統、工程機械及精密設備中的優選方案。本文將從定義、結構設計、材料特性、性能優勢及應用場景五大維度，系統解析薄型組合防塵圈的核心價值。
一、定義：薄型組合防塵圈的構成與核心功能

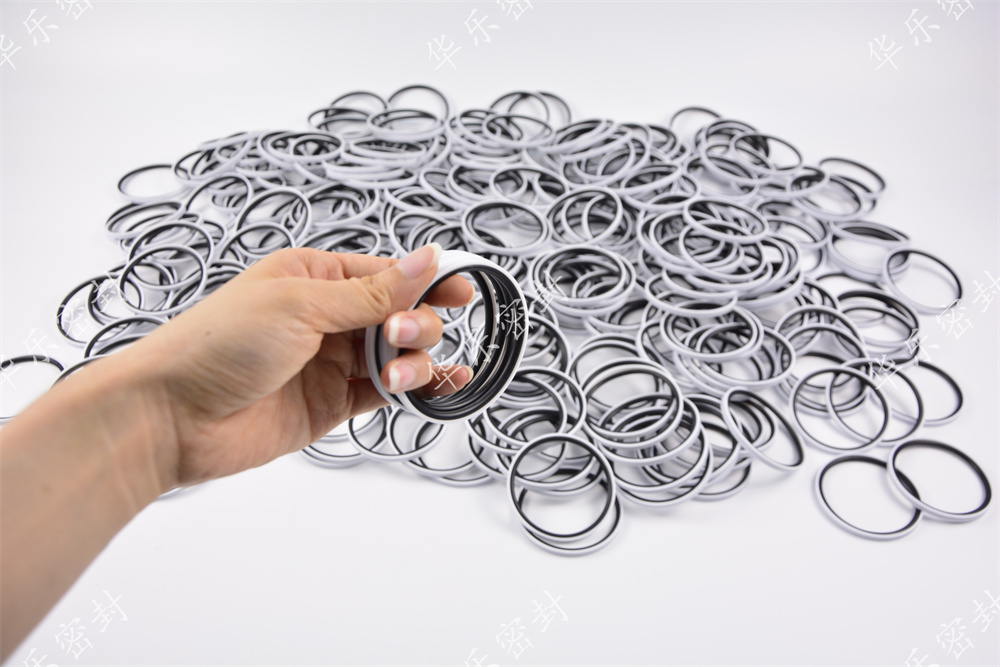

薄型組合防塵圈是一種集成密封與防塵功能的復合型密封件，通常由彈性密封環與O型圈或支撐骨架組合而成。其核心功能包括：
1.物理屏障：通過唇口與活塞桿或軸的緊密貼合，阻止灰塵、沙粒、水分等污染物進入設備內部。
2.動態刮除：在往復運動中，唇口實時刮除活塞桿表面附著的油膜、污垢，避免雜質進入密封腔。
3.空間優化：薄型設計（厚度較傳統防塵圈減少30%-50%）大幅節省安裝空間，適用于緊湊型設備。
典型結構如DSZL系列，采用PTFE（聚四氟乙烯）滑環與NBR（丁腈橡膠）O型圈的組合，兼顧耐磨性與彈性補償能力；GSZ WE3系列則以填充PTFE滑環搭配氟橡膠O型圈，提升耐高溫與化學腐蝕性能。
二、結構設計：緊湊與高效的平衡藝術
薄型組合防塵圈的設計需在密封性能、運動阻力與安裝便捷性之間尋求平衡，其關鍵結構特征包括：
1. 唇口設計
①單唇型：適用于低速、低污染工況，如標準氣缸，通過單一唇口實現基礎防塵。
②雙唇型（如PT型）：增加密封刃口與防塵刃口，形成雙重屏障，提升防塵效率，常用于工程機械液壓系統。
③齒狀唇口：通過增加接觸面積與摩擦力，強化對粘結污垢的刮除能力，適用于礦山機械等重載場景。
2. 材料組合
①滑環材料：PTFE因其低摩擦系數（0.05-0.1）與自潤滑性成為主流，填充青銅或碳纖維后可進一步提升耐磨性。
②彈性體材料：NBR適用于常規液壓油工況，氟橡膠（FKM）則用于高溫（≥200℃）或強腐蝕介質環境。
③骨架設計：部分型號（如CH06）采用金屬骨架增強結構穩定性，適用于高壓（≥35MPa）場景。
3. 安裝適配性
①變形安裝：通過腎形變形設計，便于卡入封閉式溝槽，減少安裝損傷風險。
②工具要求：推薦使用軟質（如尼龍）安裝工具，避免劃傷唇口。
③預潤滑：安裝前涂抹系統油，降低初始摩擦阻力，延長使用壽命。
三、材料特性：耐磨、耐溫與耐腐蝕的三角支撐
薄型組合防塵圈的性能高度依賴材料選擇，其核心材料特性包括：
1. PTFE滑環
①耐磨性：PTFE的磨損率僅為0.1-1mg/1000km，遠低于橡膠材料。
②自潤滑性：摩擦系數較橡膠降低60%-80%，減少運動阻力與能耗。
③化學惰性：兼容液壓油、阻燃液、水及多數化學介質，適用于食品、醫藥等潔凈場景。
2. 彈性體材料
①NBR：耐油性優異，但耐溫性有限（-40℃至120℃），適用于常規液壓系統。
②FKM：耐溫范圍擴展至-25℃至200℃，且耐酸堿、耐臭氧，適用于化工設備。
③PU（聚氨酯）：耐磨性優于橡膠，但耐溫性較差（-30℃至80℃），常用于低速重載場景。
3. 復合材料創新
①PTFE-碳纖維復合：通過碳纖維增強，硬度提升至 Shore D 80-90，適用于高速（≥1m/s）工況。
②PTFE-青銅復合：青銅顆粒提升導熱性，避免局部過熱，適用于高溫連續運行場景。
四、性能優勢：薄型化設計下的效能躍升
薄型組合防塵圈通過結構與材料優化，實現以下性能突破：
1. 空間效率提升
厚度較傳統防塵圈減少40%，安裝空間需求降低30%，適配緊湊型液壓缸、伺服電機等設備。
例如，JA型超薄防塵圈規格覆蓋22mm至320mm軸徑，厚度僅5-12mm，滿足微型設備需求。
2. 動態性能優化
①低摩擦系數（≤0.1）降低驅動能耗，實測節能效果達15%-20%。
②無粘滯、無爬行現象，運動平穩性提升，適用于高精度數控機床、機器人關節。
3. 長壽命與低維護
①PTFE滑環磨損壽命達5000-10000小時，是橡膠防塵圈的3-5倍。
②彈性體實時補償唇口磨損，減少停機維護頻次，降低全生命周期成本。
4. 環境適應性增強
①耐溫范圍擴展至-45℃至200℃，覆蓋極寒與高溫工況。
②耐化學腐蝕性提升，兼容水基液壓油、生物降解油等環保介質。
五、應用場景：從工程機械到精密制造
薄型組合防塵圈的卓越性能使其在多領域實現廣泛應用：
1. 工程機械
①液壓油缸：在挖掘機、裝載機中，防止沙塵侵入液壓系統，延長密封件壽命。
②伸縮臂：在起重機、高空作業平臺中，保障伸縮機構在惡劣環境下的可靠性。
2. 工業自動化
①伺服電機：在數控機床、機器人中，隔離金屬切削液與粉塵，保護精密軸承。
②氣動系統：在氣缸、真空發生器中，防止微粒堵塞氣路，提升響應速度。
3. 新能源與環保
①風電設備：在偏航、變槳系統中，抵御鹽霧、沙塵侵蝕，降低故障率。
②氫能設備：在加氫站、燃料電池中，保障高壓氫氣系統的密封性。
4. 特殊工況
①食品醫藥：采用PTFE+FDA認證橡膠材料，滿足無菌、無脫落顆粒要求。
②核電設備：在輻射環境下，PTFE的抗輻射性能保障密封可靠性。
六、選型與安裝指南：從理論到實踐的閉環
1. 選型核心參數
①軸徑與溝槽尺寸：需匹配防塵圈規格表（如JA型覆蓋22-320mm軸徑）。
②工況參數：包括溫度、壓力、介質類型、運動速度（建議≤1m/s）。
③壽命要求：根據MTBF（平均無故障時間）選擇材料組合（如PTFE-碳纖維適用于高磨損場景）。
2. 安裝關鍵步驟
①清潔檢查：確保溝槽與活塞桿無劃痕、毛刺，Ra≤0.8μm。
②預潤滑：涂抹系統油或專用潤滑脂，降低初始摩擦。
③工具選擇：使用尼龍或塑料安裝套，避免金屬工具劃傷唇口。
④壓力測試：安裝后進行低壓（0.5MPa）保壓測試，確認無泄漏。
七、未來趨勢：智能化與可持續化的融合
1. 智能監測
①集成壓力傳感器與溫度傳感器，實時監測防塵圈狀態，預測剩余壽命。
②通過數字孿生技術模擬唇口磨損過程，優化維護周期。
2. 材料創新
①開發自修復PTFE材料，通過微膠囊技術實現裂紋自動填充。
②生物基橡膠的應用，降低碳足跡，符合ESG標準。
3. 服務升級
①提供全生命周期管理服務，包括選型、安裝、監測與回收。
②基于大數據分析，定制化開發防塵圈解決方案。
結語
薄型組合防塵圈以緊湊結構、高效防塵、長壽命為核心競爭力，成為工業設備密封領域的創新標桿。從工程機械的惡劣工況到精密制造的無塵車間，其性能優勢持續推動行業升級。未來，隨著智能材料與數字化技術的融合，薄型組合防塵圈將進一步突破性能邊界，為工業4.0提供更可靠的密封保障。
